Bildsensor
CMOS-sensor av 1.0-typ (1,0 tum) med en platta
Antal effektiva pixels
cirka 8,29 megapixlar (3 840 x 2 160)

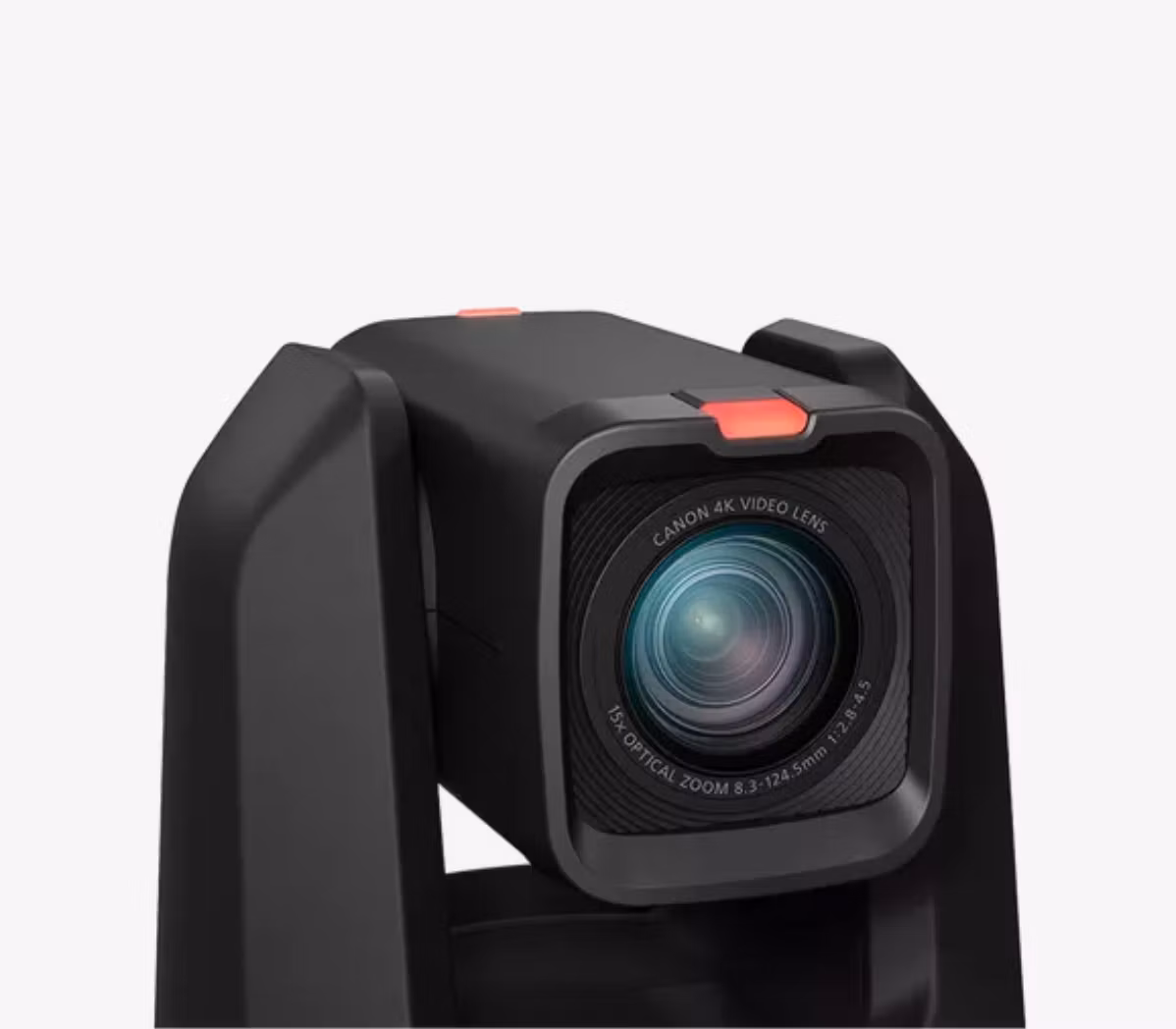

Objektiv
f=8,3–124,5 mm, F/2,8–4,5, 15x optisk zoom, 9-bladig bländare
Optisk zoom
15x optisk zoom
Digital zoom
20x digital zoom
Brännvidd
f=8,3–124,5 mm, F/2,8–4.5,
motsvarande brännvidd på 35 mm: cirka 25,5 (vidvinkel) – 382,5 mm (tele)Bildvinkel
Horisontellt: 73,0° (vidvinkel) – 5,7° (tele)
Vertikalt: 45,2° (vidvinkel) – 3,2° (tele)Min. belysning
3 840 x 2 160: cirka 1,5 lux (slutartid 1/30 sek., bildhastighet 29,97 P, gain 33,0 dB)
1 920 x 1 080: cirka 3 lux (slutartid 1/60 sek., bildhastighet 59,94 P, gain 33,0 dB)Slutartid
1/3 – 1/2 000 sek. (specifika värden beror på bildfrekvensen och bildhastigheten)
Bländare
Manuell/automatisk bländare
Gain
–6,0 dB~33,0 dB
Gråfilter
Inbyggt (av, 1/4, 1/16, 1/64), motordrivet
Vitbalans
AUTO (AVB), inställning A, inställning B, förinställningar (dagsljus: 5 600 K*, glödlampa: 3 200 K*),
inställning av färgtemperatur (2 000–15 000 K), manuell
* Färgtemperaturer ges endast som referens.Fokusering
Fokuseringsläge: manuell, AF-förstärkt MF, kontinuerlig AF, ansiktsfokus, spårning
Af-typ: Dual Pixel CMOS AF, kontrast-AFGamma
Normal1 (standard), Normal2 (4,0x), Normal3 (BT.709), Normal4 (5,0x), Wide DR, Canon Log 3
Panorering och lutning
Panoreringsintervall: horisontellt ±170°
Panoreringshastighet: 0,1–100°/sek.
Lutningsintervall: vertikalt -30–+90°
Lutningshastighet: 0,1–100°/sek.
Panorering och lutning
Protokoll
XC (Canons original), RTSP/RTP, NDI|HX, RTMP/RTMPS, standardkommunikation (seriell), standardkommunikation (IP), SRT, FreeD
Server
Format för videoutgång: SDI
1 920 x 1 080: 59,94 P/59,94 i, 50,00 P/50,00 i/25,00 P, 29,97 P/23,98 P (4:2:2 10-bitars)
1 280 x 720: 59,94 P, 50,00 P (4:2:2 10-bitars)
– Samma videoformat krävs för SDI och HDMI (olika format kan inte väljas för
SDI och HDMI)
– När 3 840 x 2 160 har valts för HDMI visas inte videon som SDI.Format för videoutgång: HDMI
3 840 x 2 160: 29,97 P, 25,00 P, 23,98 P (4:2:2 10-bitars)
1 920 x 1 080: 59,94 P/59,94 i, 50,00 P/50,00 i/25,00 P, 29,97 P/23,98 P (4:2:2 10-bitars)
1 280 x 720: 59,94 P, 50,00 P (4:2:2 10-bitars)
– Samma videoformat krävs för SDI och HDMI (olika format kan inte väljas för
SDI och HDMI)
– När 3 840 x 2 160 har valts för HDMI visas inte videon som SDI.Format för videoutgång: IP
3 840 x 2 160: 29,97 b/s, 14,99 b/s, 5,00 b/s (4:2:0 8-bitars)
1 920 x 1 080: 59,94 b/s, 29,97 b/s, 14,99 b/s, 5,00 b/s (4:2:0 8 bitars)
1 280 x 720: 59,94 b/s, 29,97 b/s, 14,99 b/s, 5,00 b/s (4:2:0 8-bitars)
640 x 360: 59,94 b/s, 29,97 b/s, 14,99 b/s, 5,00 b/s (4:2:0 8-bitars)
– Om 59,94/50,00 Hz väljs som bildfrekvens kan inte formatet 3 840 x 2 160 väljas.
– Det går inte att välja en bildhastighet som överskrider bildfrekvensen.
– JPEG har ett fast mönster beroende på bildfrekvensen (formatet är fast och kan inte väljas)
Upplösning: 1 280 x 720
När bildfrekvensen är 59,94/50,00 Hz: 14,99 b/s, när bildfrekvensen är 23,98 Hz: 11,99 b/s, när bildfrekvensen är 29,97/25,00 Hz: 12,50 b/sFormat för videoutgång: USB
–
Förinställning
Antal förinställningar: max. 100 (inklusive utgångsläge)

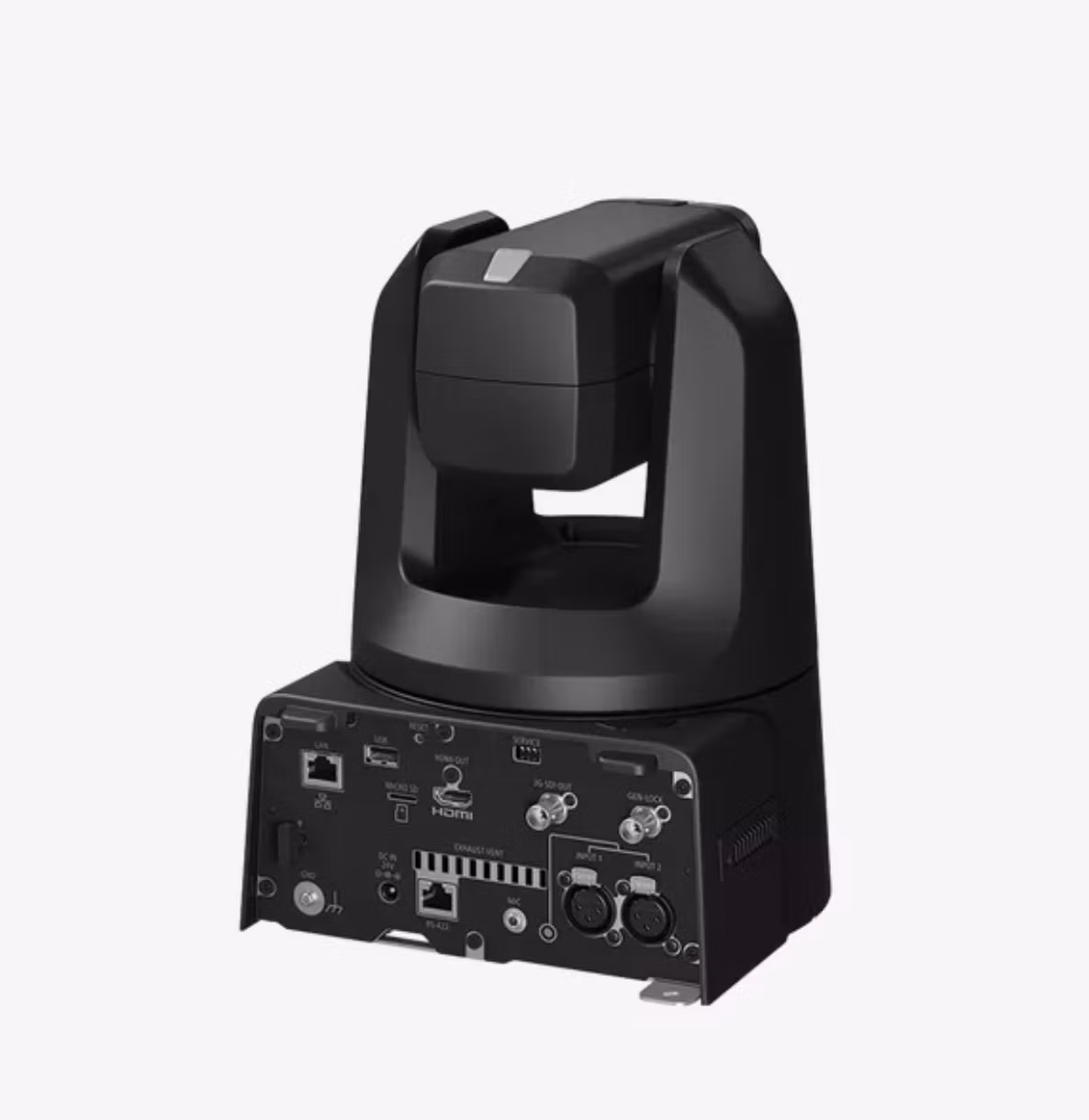

Gränssnitt
Kommunikationskontroll
LAN, Wi-Fi, seriell, IR
Nätverksanslutning
LAN x 1, RJ45, 1000Base-T
SDI OUT-anslutning
BNC-uttag (endast utgång) x 1, 0,8 Vp-p/75 Ω, obalanserat
Uppfyller SMPTE 424, SMPTE 425, SMPTE ST 299-2
Inbäddat ljud, tidkod (VITC/LTC)GEN-LOCK-anslutning
BNC-uttag x 1, 1,0 Vp-p/75 Ω, endast ingång
HDMI OUT-anslutning
HDMI-kontakt x 1, endast utgång
RS-422-anslutning
RJ45-anslutning x 1
INPUT 1-/INPUT 2-kontakter
XLR/ljudingång (3-stiftsuttag) (stift 1: chassijord, stift 2: plus, stift 3: minus), 2 uppsättningar, balanserat
Känslighet (MIC): -60 dBu (manuell volymcentral, fullskala -18 dB)/600 Ω/att.: 20 dB
Känslighet (LINE): +4 dBu (manuell volymcentral, fullskala -18 dB)/1 kΩ eller mer
Matningsspänning: 48 V DC (biasresistens: 6,8 kΩ)MIC-kontakt
Miniuttag för stereo på 3,5 mm (obalanserat, plug-in-ström stöds)
Känslighet (MIC): -72 dBV (manuell volymcentral, fullskala -18 dB)/1 kΩ eller mer/att.: 20 dB
Känslighet (LINE): -10 dBV (manuell volymcentral, fullskala -18 dB)/1 kΩ eller mer
Matningsspänning: 2,4 V DC (biasresistens: 2,2 kΩ)USB-kontakt
Typ A (USB 2.0) x 1 (framtida expansion)
Fysiska data
Driftsmiljö
Temperatur
0 °C–+40 °C
Luftfuktighet
10–90 % (utan kondensering)Strömförsörjning
PoE: PoE+-strömförsörjning via nätverkskontakt (IEEE802.3at-kompatibel)
– PoE kan inte användas
Extern strömkälla: 24 V DC (med medföljande nätadapter)Strömförbrukning
PoE+-ingång: cirka 19,6 W* max. (endast kamerahus)
Likströmsingång: cirka 18,6 W max. (endast kamerahus)
* Klass 4 (25,5 W krävs) för strömförsörjningsenheterMått (B x H x D)
Cirka 200 x 269 x 208 mm (utan utskjutande delar)
Vikt
Cirka 4,1 kg (endast kamerahus)
IP-klassning
